晶体三极管的三种工作状态你知道几种?

文章作者:飞虹半导体 浏览量:2166 类型:行业资讯 日期:2018-01-05 09:55:41 分享:

晶体三极管具有电流放大作用,其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量,这是三极管最基本的和最重要的特性。



晶体三极管一共有三种工作状态,今天MOS厂家广州飞虹跟大家谈谈这三种工作状态。



1.截止状态:当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,我们称三极管处于截止状态。

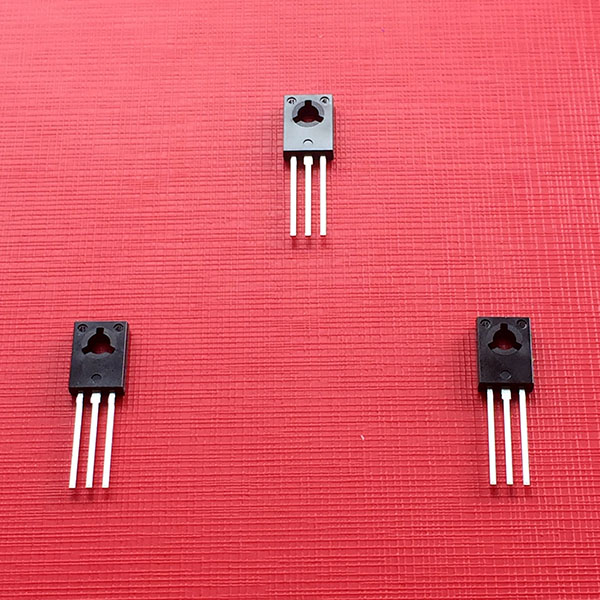

晶体三极管的三种工作状态你知道几种?



2.放大状态:当加在三极管发射结的电压大于PN结的导通电压,并处于某一恰当的值时,三极管的发射结正向偏置,集电结反向偏置,这时基极电流对集电极电流起着控制作用,使三极管具有电流放大作用,其电流放大倍数β=ΔIc/ΔIb,这时三极管处放大状态。

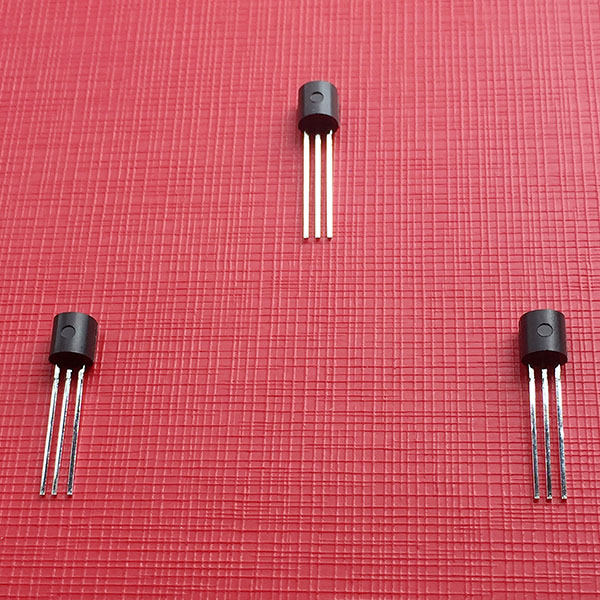

三极管生产厂家



3.饱和导通状态:当加在三极管发射结的电压大于PN结的导通电压,并当基极电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不怎么变化,这时三极管失去电流放大作用,集电极与发射极之间的电压很小,集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。

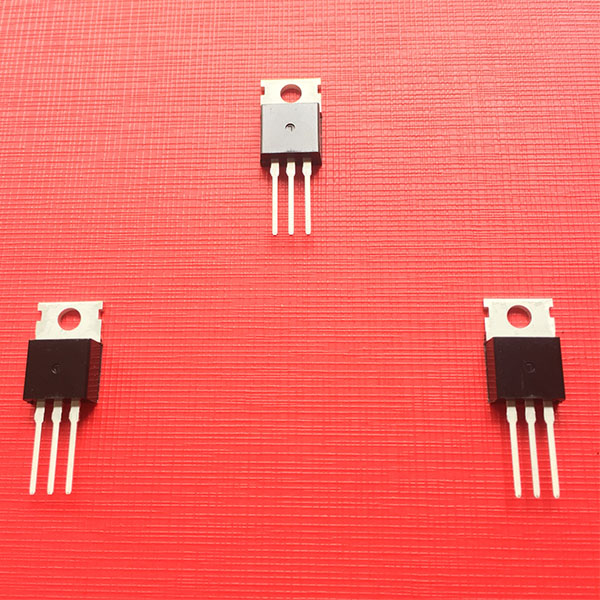

MOS管厂家



根据三极管工作时各个电极的电位高低,就能判别三极管的工作状态,因此,电子维修人员在维修过程中,经常要拿多用电表测量三极管各脚的电压,从而判别三极管的工作情况和工作状态。


广州飞虹主要研发、生产、经营:场效应管、三极管等半导体器件,专注大功率MOS管制造15年,咨询热线: 400-831-6077。


感谢您的阅读,更多关于半导体相关知识,欢迎继续关注和留意我们。
