一个好的MOSFET管驱动电路应该具备什么要求才达到标准?

文章作者:飞虹电子 浏览量:596 类型:行业资讯 日期:2018-06-15 10:11:07 分享:

开关电源由于体积小、重量轻、效率高等优点,应用已越来越普及。MOSFET由于开关速度快、易并联、所需驱动功率低等优点已成为开关电源最常用的功率开关器件之一。而驱动电路的好坏直接影响开关电源工作的可靠性及性能指标。

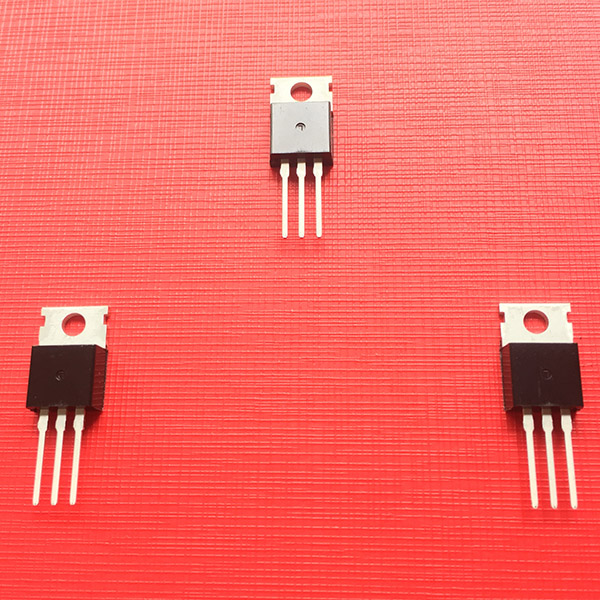

MOSFET管厂家


那么一个好的MOSFET驱动电路又有什么要求呢?

(1)开关管开通瞬时,驱动电路应能提供足够大的充电电流使MOSFET栅源极间电压迅速上升到所需值,保证开关管能快速开通且不存在上升沿的高频振荡;

(2)开关管导通期间驱动电路能保证MOSFET栅源极间电压保持稳定使可靠导通;

(3)关断瞬间驱动电路能提供一个尽可能低阻抗的通路供MOSFET栅源极间电容电压的快速泄放,保证开关管能快速关断;

(4)关断期间驱动电路最好能提供一定的负电压避免受到干扰产生误导通;

(5)另外要求驱动电路结构简单可靠,损耗小,最好有隔离。

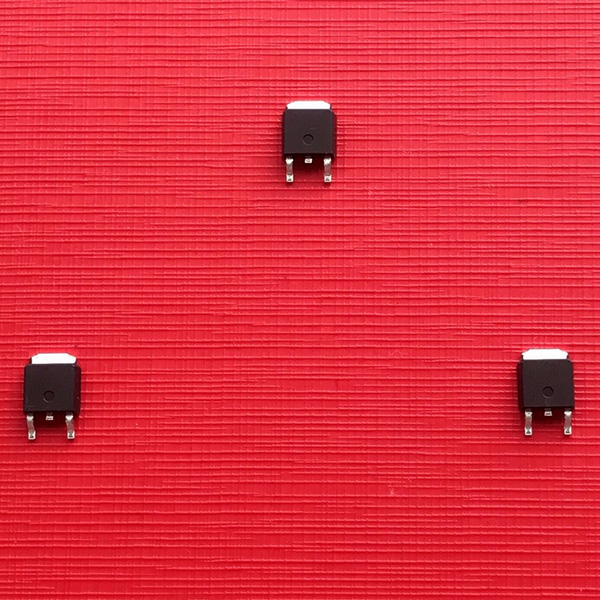

MOS管厂家


不管是NMOS还是PMOS,导通后都有导通电阻存在,因而在DS间流过电流的同时,两端还会有电压(如2SK3418特性图所示),这样电流就会在这个电阻上消耗能量,这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右,几毫欧的也有。


一个好的MOSFET管驱动电路应该具备什么要求才达到标准?


MOS在导通和截止的时候,一定不是在瞬间完成的。MOS两端的电压有一个下降的过程,流过的电流有一个上升的过程,在这段时间内,MOS管的损失是电压和电流的乘积,叫做开关损失。通常开关损失比导通损失大得多,而且开关频率越快,损失也越大。想要了解详情,请咨询广州飞虹热线:400-831-6077。
