三极管作为核心电子元件,如何快速判断其极性和类型?

文章作者:飞虹电子 浏览量:3101 类型:行业资讯 日期:2018-08-04 09:45:18 分享:

我们都知道,三极管是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。

三极管的分类有多种,详细的我们可以按照几个方面来划分。

1.按频率分:高频管和低频管

2.按功率分:小功率管,中功率管和的功率管

3.按机构分:PNP管和NPN管

4.按材质分:硅管和锗管

5.按功能分:开关管和放大

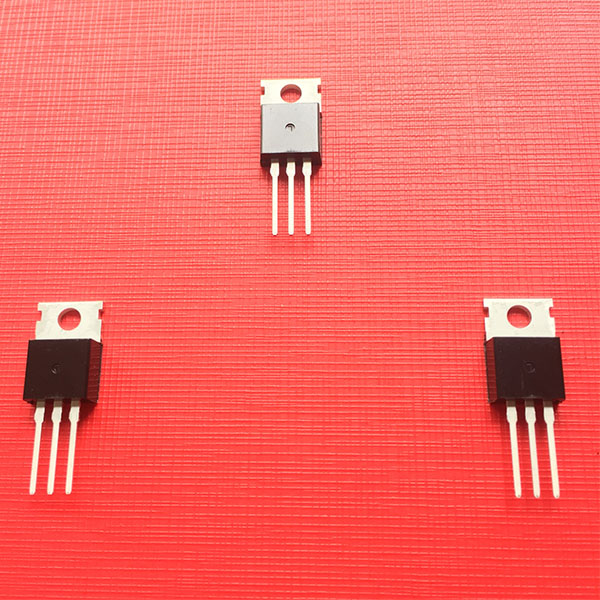

三极管厂家



想要判别半导体三极管的类型该怎么做呢?如果已知某个半导体三极管的基极,可以用红表笔接基极,黑表笔分别测量其另外两个电极引脚,如果测得的电阻值很大,则该三极管是NPN型半导体三极管,如果 测量的电阻值都很小,则该三极管是PNP型半导体三极管。

半导体三极管的好坏检测

a.先选量程:R﹡100或R﹡1K档位

b.测量PNP型半导体三极管的发射极和集电极的正向电阻值。
红表笔接基极,黑表笔接发射极,所测得阻值为发射极正向电阻值,若将黑表笔接集电极(红表笔不动),所测得阻值便是集电极的正向电阻值,正向电阻值愈小愈好。

c.测量PNP型半导体三极管的发射极和集电极的反向电阻值。
将黑表笔接基极,红表笔分别接发射极与集电极,所测得阻值分别为发射极和集电极的反向电阻,反向电阻愈小愈好。

d.测量NPN型半导体三极管的发射极和集电极的正向电阻值的方法和测量PNP型半导体三极管的方法相反。


三极管作为核心电子元件,如何快速判断其极性和类型?


广州飞虹主要研发、生产、经营:场效应管、三极管等半导体器件,专注大功率MOS管制造15年,咨询热线: 400-831-6077。
