MOS管应用在电子开关电路中有什么需求?

文章作者:飞虹半导体 浏览量:756 类型:行业资讯 日期:2018-01-24 16:17:32 分享:

  MOS管最显著的特性是开关特性好,所以被广泛应用在需要电子开关的电路中,常见的如开关电源和马达驱动,也有照明调光。

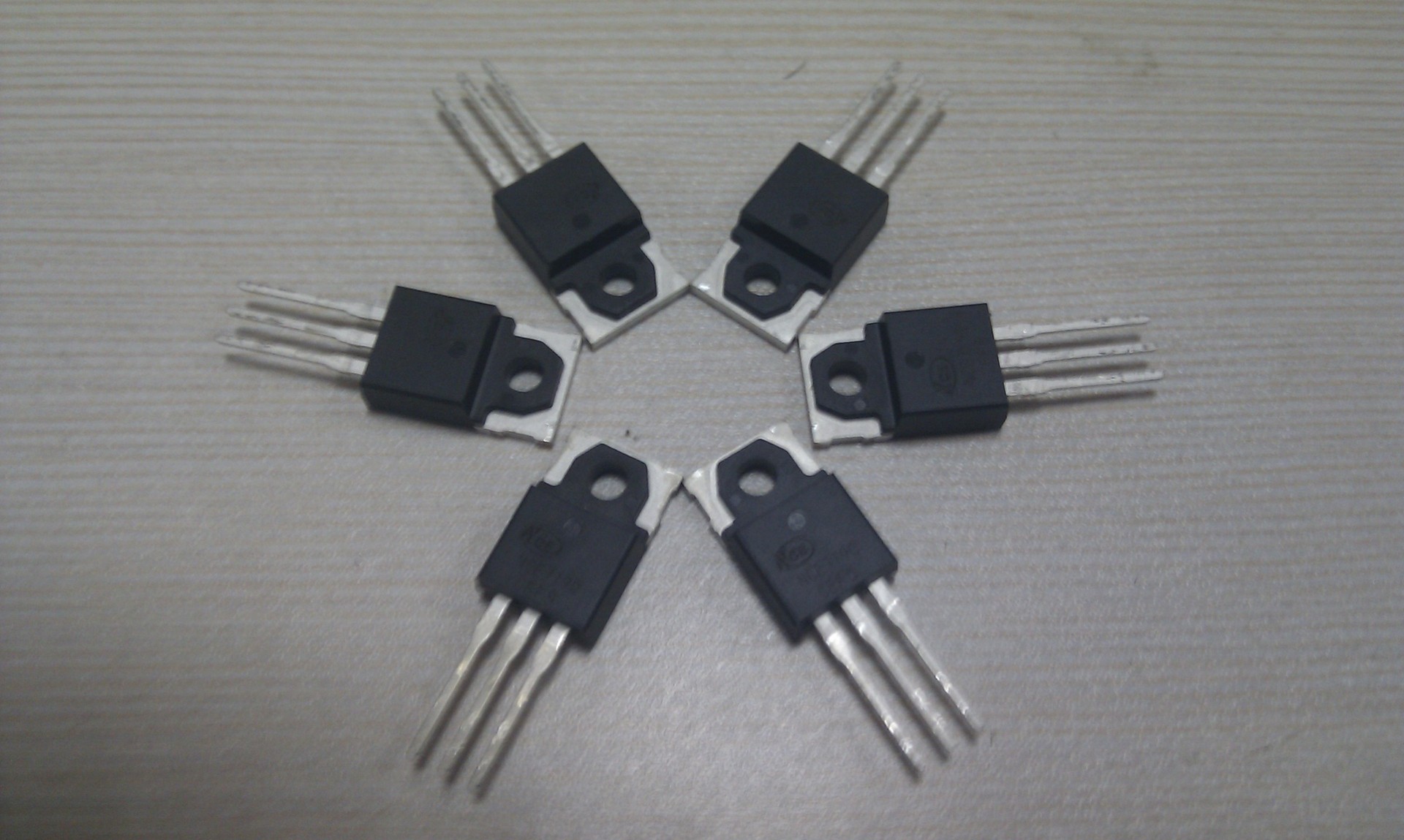

MOS管厂家



  现在的MOS驱动,有几个特别的需求:

  1、低压应用

  当使用5V电源,这时候如果使用传统的图腾柱结构,由于三极管的be有0.7V左右的压降,导致实际最终加在gate上的电压只有4.3V。这时候,我们选用标称gate电压4.5V的MOS管就存在一定的风险。

  同样的问题也发生在使用3V或者其他低压电源的场合。

  2、宽电压应用

  输入电压并不是一个固定值,它会随着时间或者其他因素而变动。这个变动导致PWM电路提供给MOS管的驱动电压是不稳定的。

  为了让MOS管在高gate电压下安全,很多MOS管内置了稳压管强行限制gate电压的幅值。在这种情况下,当提供的驱动电压超过稳压管的电压,就会引起较大的静态功耗。

  同时,如果简单的用电阻分压的原理降低gate电压,就会出现输入电压比较高的时候,MOS管工作良好,而输入电压降低的时候gate电压不足,引起导通不够彻底,从而增加功耗。

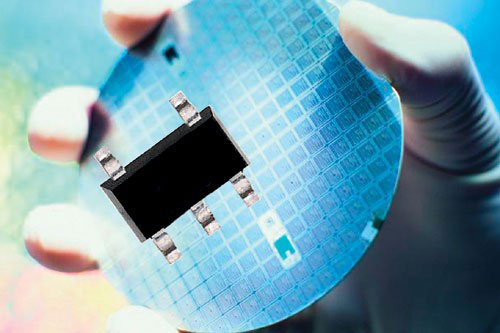

高低压mos管



  3、双电压应用

  在一些控制电路中,逻辑部分使用典型的5V或者3.3V数字电压,而功率部分使用12V甚至更高的电压。两个电压采用共地方式连接。

  广州飞虹主要研发、生产、经营:场效应管、三极管等半导体器件,专注大功率MOS管制造15年,咨询热线: 400-831-6077。

  感谢您的阅读,更多关于半导体相关知识,欢迎继续关注和留意我们。
